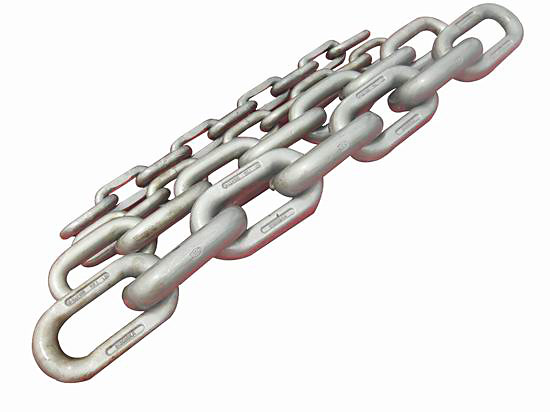

刮板機圓環鏈材料及工藝

為了提高圓環鏈的抗拉強度．目前國外c級和D級大規格圓環鏈在材料方面采用23MnNiCrM054．23MnNiCrM052和23MnNicrM064精煉鋼，拉伸強度極限口。≥1600—1 8()0 MPa。

焊接工藝方面：采用先進的對焊設備，采用閃光對焊和退火加工工藝，成功地解決了對焊過程中產生的過熱、過燒等問題。
在質量監測方面，對原材料、焊接和熱處理后的組織進行金相分析，對拉伸斷口利用掃描電鏡進行斷口分析；采用網環預拉伸強化工藝，極大提高了承載能力和疲勞強度。

必須指出的是，強度太高會導致韌性降低。如果在運行過程中鏈條被卡住，受到高沖擊負荷時，特別容易斷裂。卓力近來對含有高比例穩定殘余奧氏體的鋼種在退火后進行了試驗，結果顯示，這種材料有效地解決r上述問題，其抗拉強度大于l 600 MPa，韌性也滿足了要求”。
